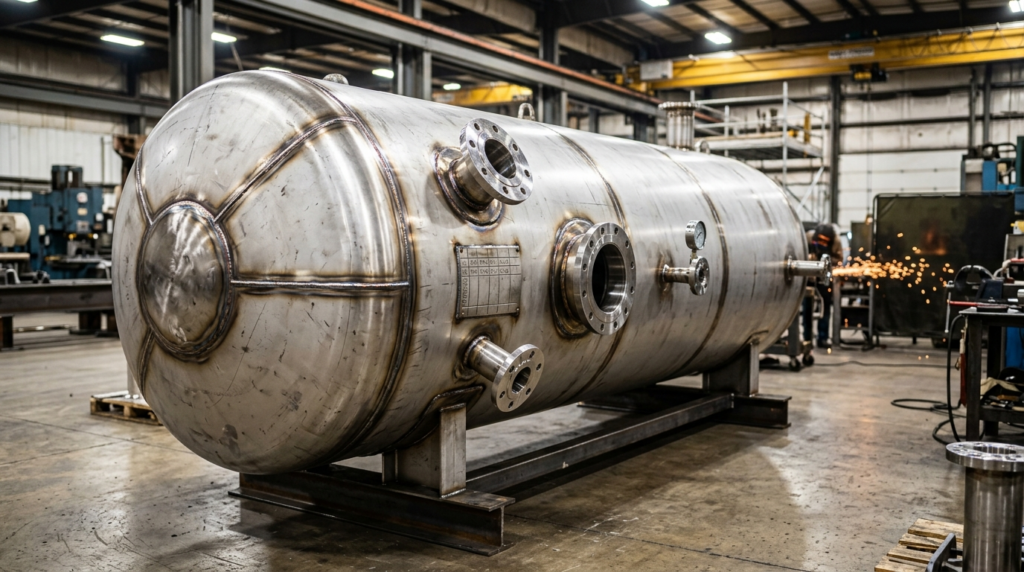

Ein Druckbehälter aus Edelstahl, der in einer pharmazeutischen Anlage oder in der Feinchemie unter Druck steht, ist kein handelsübliches Produkt von der Stange. Er ist ein sicherheitsrelevantes Druckgerät im Sinne der europäischen Druckgeräterichtlinie PED 2014/68/EU — und unterliegt damit klaren Anforderungen an Auslegung, Werkstoffnachweis, Prüfung und Dokumentation. Wer diese Anforderungen bei der Beschaffung unterschätzt, riskiert nicht nur Verzögerungen durch Nachbesserungen, sondern im schlimmsten Fall den Betrieb einer nicht genehmigungsfähigen Anlage. Dieser Artikel erklärt, worauf es bei der Auslegung von Edelstahl-Druckbehältern technisch und normativ ankommt — damit die Abstimmung zwischen Betreiber, Planer und Hersteller von Anfang an auf dem richtigen Fundament steht.
Druckbehälter Edelstahl: Was die PED 2014/68/EU fordert
Die Druckgeräterichtlinie PED 2014/68/EU (Pressure Equipment Directive) regelt das Inverkehrbringen von Druckgeräten und Baugruppen innerhalb der Europäischen Union. Sie gilt für Behälter, Rohrleitungen, Ausrüstungsteile und Schutzeinrichtungen, die mit einem maximal zulässigen Betriebsdruck PS größer als 0,5 bar betrieben werden. Für Edelstahl-Druckbehälter in der Prozessindustrie ist sie damit nahezu immer relevant.
Die Richtlinie unterteilt Druckgeräte in Kategorien I bis IV, die sich aus dem Produkt von Druck und Volumen (PS × V) sowie der Art des enthaltenen Fluids ergeben. Kategorie I umfasst einfachere Bauteile mit geringem Risikopotenzial; Kategorie IV steht für Hochdruckbehälter mit größten Volumina und gefährlichen Medien. Je höher die Kategorie, desto aufwendiger das Konformitätsbewertungsverfahren — und desto zwingender die Einbindung einer Benannten Stelle (Notified Body).
Für die meisten Edelstahl-Druckbehälter im Bereich 30 bis 500 Liter, wie sie BOLZ INTEC fertigt, sind die Kategorien I bis III praxisrelevant. Ab Kategorie I müssen bestimmte Konformitätsbewertungsmodule angewendet werden, die von Modul A (interne Fertigungskontrolle, ohne Beteiligung einer Benannten Stelle) bis zu Modul H1 (umfassendes Qualitätssicherungssystem mit vollständiger Überwachung) reichen.
AD 2000-Regelwerk: Das technische Rückgrat der Druckbehälterauslegung
Als Regelwerk zur Umsetzung der PED existiert in Deutschland u.a. das AD 2000-Regelwerk (Arbeitsgemeinschaft Druckbehälter), das harmonisierte technische Regeln für die Herstellung von Druckbehältern enthält. AD 2000 ist kein gesetzliches Muss, gilt aber als anerkannte Regel der Technik und verschafft dem Hersteller die so genannte Konformitätsvermutung: Wer nach AD 2000 konstruiert, fertigt und prüft, gilt als konform mit den grundlegenden Sicherheitsanforderungen der PED.
Das Regelwerk ist in Merkblatt-Reihen gegliedert:
- Reihe W (Werkstoffe): Festlegungen zu zugelassenen Werkstoffen und Werkstoffnachweisen. Für Edelstahl-Druckbehälter relevant sind insbesondere W 2 (austenitische Stähle) mit Vorgaben zu Festigkeitskennwerten, Korrosionsbeständigkeit und Zertifizierungsanforderungen (EN 10204 Zeugnis 3.1 oder 3.2).
- Reihe B (Berechnung): Berechnungsvorschriften für Wände, Böden, Stutzen und Flansche unter Innendruck. Die Mindestdicke ergibt sich aus dem Auslegungsdruck, dem zulässigen Berechnungsdruck und den Streckgrenzwerten des gewählten Werkstoffs bei Auslegungstemperatur.
- Reihe HP (Herstellung und Prüfung): Anforderungen an Schweißverbindungen, Wärmebehandlung und zerstörungsfreie Prüfung (ZfP). Bei austenitischen Stählen wird in der Regel auf Spannungsarmglühen verzichtet; stattdessen sind Anforderungen an Schweißnahtgüte und Prüfumfang definiert.
- Reihe A und TRD: Ergänzende Regelungen für Aufstellung, Betrieb und Überwachung, die für den Betreiber relevant sind.
Auslegungsdruck, Berechnungsdruck und Betriebsdruck: Drei Begriffe, die nicht dasselbe sind
Ein häufiges Missverständnis in der Praxis: Betreiber nennen dem Hersteller den Betriebsdruck, erwarten aber einen fertigen CE-Druckbehälter — ohne die dahinterliegenden Auslegungsparameter vollständig zu definieren. Die Norm unterscheidet:
- Betriebsdruck PB: Der im Normalbetrieb tatsächlich auftretende Überdruck.
- Auslegungsdruck PS (maximal zulässiger Betriebsdruck): Der höchste Druck, für den der Behälter dauerhaft ausgelegt ist — typischerweise 10–20 % über dem Betriebsdruck, um Druckspitzen zu berücksichtigen.
- Berechnungsdruck PC: Der Druck, der der Wanddickenberechnung nach AD 2000-B 1 zugrunde gelegt wird. Er liegt mindestens auf Höhe des Auslegungsdrucks und berücksichtigt ggf. hydrostatischen Anteil (Druck der Wassersäule bei großen Behältern).
- Prüfdruck PT: Der Druck der Wasserdruckprüfung, der nach PED in der Regel dem 1,43-fachen des PS beträgt (Abhängig von mehreren Faktoren u.a. Betriebstemperatur.).
Die korrekte Definition dieser Parameter zu Beginn des Projekts ist entscheidend — nachträgliche Änderungen führen in der Regel zu einer neuen Berechnung, neuem Prüfzeugnis und ggf. neuer CE-Dokumentation.
Sie planen einen Druckbehälter aus Edelstahl und sind noch in der Spezifikationsphase? Mit dem BOLZ INTEC Produktkonfigurator können Sie Volumen, Druck, Werkstoff und Anschlüsse bereits vorab strukturieren — und erhalten eine fundierte Grundlage für das technische Angebot.
Vergleich: AD 2000-Regelwerk und PED 2014/68/EU auf einen Blick
| Merkmal | AD 2000-Regelwerk | PED 2014/68/EU |
|---|---|---|
| Rechtscharakter | Technische Regel (keine Rechtspflicht), verschafft Konformitätsvermutung | EU-Richtlinie, in nationales Recht umgesetzt (Deutschland: 14. ProdSV) |
| Anwendungsbereich | Druckbehälter und Rohrleitungen, primär Deutschland (Hohe Anerkennungsquote in Europa) | Alle Druckgeräte PS > 0,5 bar im EU-Binnenmarkt |
| Kategorisierung | Nach Druckstufe und Einsatzfall (Merkblatt-Reihen) | Kategorien I–IV nach PS × V und Fluid Aggregatzustand und Gefährlichkeit |
| Konformitätsbewertung | Intern, ggf. durch Sachverständigen (SV) | Module A bis H1, ab Kategorie II Benannte Stelle erforderlich |
| CE-Kennzeichnung | Nicht Bestandteil des Regelwerks | Pflicht ab Kategorie I; unterhalb: “Artikel 4 Absatz 3”-Produkte ohne CE |
| Werkstoffanforderungen | Merkblatt W 2 (austenitische Stähle), Zeugnis 3.1 oder 3.2 | Harmonisierte Normen, Europäische Werkstoffzulassung (EWZ) |
| Druckprüfung | Vorgeschrieben nach HP-Reihe, Prüfung durch Hersteller | Druckprüfung mit PT ≥ 1,43 × PS (wasserhydraulisch oder pneumatisch) |
| Dokumentation | Technische Unterlagen, Prüfbuch, Abnahmezeugnis | Technische Dokumentation, Konformitätserklärung, CE-Kennzeichnung |
Druckkategorien der PED: Welche Kategorie gilt für Ihren Behälter?
Die Einordnung eines Druckbehälters in eine PED-Kategorie bestimmt den Aufwand der Konformitätsbewertung. Maßgeblich sind Aggregatzustand (Flüssig, Gasförmig) Fluid-Gruppe (1 = gefährlich, 2 = nicht gefährlich), Auslegungsdruck PS und Nennvolumen V.
| Kategorie | Typisches PS × V (Fluid-Gruppe 2) | Konformitätsbewertungsmodul | Benannte Stelle |
|---|---|---|---|
| Artikel 4 Abs. 3 | PS ≤ 0,5 bar oder PS × V ≤ 50 bar·L | Herstellererklärung, keine CE Zulässig, Gute Ingenieurspraxis | Nein |
| Kategorie I | PS × V bis 1.000 bar·L (Gas, Gruppe 2) | Modul A (interne Fertigungskontrolle) | Nein |
| Kategorie II | PS × V 1.000–3.000 bar·L | Modul A2, D1, E1 | Optional / Überwachend |
| Kategorie III | PS × V 3.000–10.000 bar·L | Modul B+D, B+F, B+E, G | Ja |
| Kategorie IV | PS × V > 10.000 bar·L | Modul B+D, B+F, G, H1 | Ja (vollständig) |
Beispiel: Ein 100-Liter-Druckbehälter aus Edelstahl mit PS = 6 bar und nicht gefährlichem Medium ergibt PS × V = 600 bar·L — also Kategorie I, Modul A ohne Beteiligung einer Benannten Stelle. Erhöht man das Volumen auf 500 Liter, ergibt sich PS × V = 3.000 bar·L und damit Kategorie II oder III, abhängig von der genauen Grenzwertbetrachtung und der Fluidgruppe. Dieser Unterschied hat direkte Auswirkungen auf Fertigungszeit, Prüfaufwand und Kosten. Bei einem 500-Liter-Druckbehälter lohnt es sich daher, frühzeitig zu klären, ob der Druck gesenkt oder das Medium anders klassifiziert werden kann.
Werkstoffnachweis für Edelstahl-Druckbehälter
Der Werkstoff eines Druckbehälters muss rückverfolgbar nachgewiesen sein. Für Edelstahlbehälter in der Druckanwendung ist nach AD 2000-W 2 und EN 10204 in der Regel ein Abnahmeprüfzeugnis 3.1 erforderlich — das heißt, die Prüfung der mechanischen Kennwerte und der chemischen Zusammensetzung erfolgt durch den Werkstoffhersteller gemäß einer akkreditierten Stelle und ist namentlich bestätigt.
Für Anwendungen mit erhöhten Anforderungen (z.B. Kategorie III, pharmazeutische GMP-Umgebungen oder Anforderungen nach FDA 21 CFR Part 11) kann ein Zeugnis 3.2 (Prüfung und Bestätigung durch einen unabhängigen Dritten) vorgeschrieben sein. BOLZ INTEC führt entsprechende Zeugnisse als Teil der Fertigungsdokumentation — die Qualitätssicherung ist integraler Bestandteil jedes Druckbehälter-Projekts.
Gängige Edelstahlsorten für Druckbehälter:
- 1.4301 (AISI 304): Standardaustenitischer Stahl für Betriebstemperaturen bis ca. 350 °C, nicht chloridbeständig, für nicht aggressive Medien.
- 1.4404 / 1.4435 (AISI 316L): Mit Molybdän-Zusatz für verbesserte Lochfraßbeständigkeit, Standardwerkstoff in Pharma und Feinchemie. Bevorzugt mit niedrigem Kohlenstoffgehalt (L = low carbon) für schweißgerechte Verarbeitung ohne Sensibilisierung.
- 1.4571 (AISI 316Ti): Titanstabilisiert, geeignet für erhöhte Temperaturen bis 400 °C und chloridhaltige Medien.
Druckprüfung und CE-Kennzeichnung

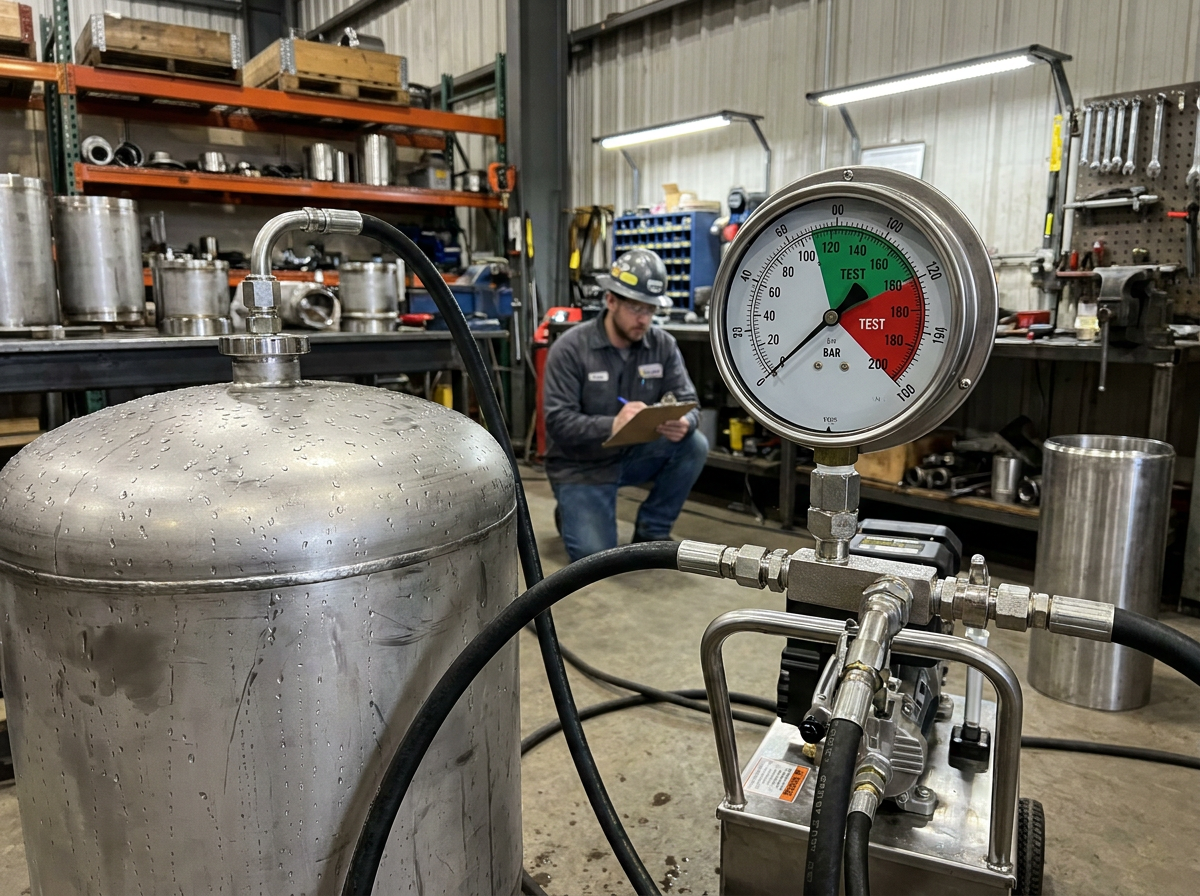

Bevor ein Druckbehälter mit CE-Kennzeichnung ausgeliefert werden darf, muss er eine Druckprüfung bestehen. Die PED schreibt für die Wasserdruckprüfung PT = mindestens 1,43 × PS vor. Der Behälter wird vollständig mit Wasser gefüllt, auf Prüfdruck gebracht und auf Undichtigkeiten sowie bleibende Verformungen geprüft. Eine pneumatische Druckprüfung ist alternativ zulässig, wenn eine Wasserdruckprüfung konstruktiv ausgeschlossen ist — erfordert aber besondere Sicherheitsvorkehrungen.
Die CE-Kennzeichnung am Behälter enthält Auslegungsdruck PS, Auslegungstemperatur TS, Volumen V, Herstellerjahr und Seriennummer; ab Kategorie II zusätzlich die vierstellige Kennnummer der Benannten Stelle (z.B. TÜV SÜD 0036). Zur Lieferdokumentation gehören EU-Konformitätserklärung, Betriebsanleitung, Werkstoffzeugnisse, Schweißnahtprüfprotokolle und Druckprüfprotokoll — Grundlage für die Anzeige nach BetrSichV und das betriebliche Anlagenregister.
Was BOLZ INTEC bei der Auslegung leistet
BOLZ INTEC fertigt Edelstahl-Druckbehälter von 1 bis 500 Litern für Pharma, Kosmetik und Feinchemie. Die Auslegung erfolgt nach AD 2000-Regelwerk und PED 2014/68/EU, die Dokumentation ist vollständig und auditfähig. Auf Wunsch werden Behälter mit zusätzlichen Merkmalen ausgeführt: Doppelmantel für Temperierung, totraumfreie Stutzenanschlüsse für CIP/SIP-Betrieb, elektropolierte Innenflächen nach OGF-Standard oder ATEX-konforme Ausrüstung für den Einsatz in explosionsgefährdeten Bereichen (mehr dazu im Artikel ATEX-Edelstahlbehälter für Ex-Zonen).
Die Abstimmung von Auslegungsdruck, PED-Kategorie, Werkstoff und Prüfumfang erfolgt bereits in der Angebots- und Spezifikationsphase — damit es bei Abnahme und Inbetriebnahme keine Überraschungen gibt. Sprechen Sie uns an: BOLZ INTEC Kontaktformular.
Häufige Fragen zum Thema Druckbehälter Edelstahl
Ab welchem Druck gilt ein Edelstahl-Behälter als Druckbehälter nach PED?
Die PED 2014/68/EU gilt für Druckgeräte mit einem maximal zulässigen Betriebsdruck PS von mehr als 0,5 bar Überdruck. Unterhalb dieser Grenze gilt die “gute Ingenieurspraxis”. In Anlehnung können die vereinfachten Anforderungen nach Artikel 4 Absatz 3 der Richtlinie herangezogen werden; eine CE-Kennzeichnung nach PED ist dann nicht erlaubt, jedoch bleibt die allgemeine Produktsicherheitspflicht bestehen.
Welche Edelstahlsorte ist für Druckbehälter in der Pharmaindustrie am geeignetsten?
Für pharmazeutische Anwendungen wird in der Regel 1.4404 (316L) eingesetzt. Der niedrige Kohlenstoffgehalt verhindert Sensibilisierung beim Schweißen, der Molybdänanteil von ca. 2,5 % bietet ausreichende Lochfraßbeständigkeit gegenüber chloridhaltigen Reinigungs- und Sterilisationsmedien. Für Hochtemperaturanwendungen oder besonders aggressive Medien kommt 1.4571 (316Ti) oder, bei extremen Chloridgehalten, Hastelloy C-22 in Betracht.
Was kostet eine Benannte Stelle (Notified Body) bei einem PED-Druckbehälter?
Die Kosten einer Benannten Stelle hängen von der PED-Kategorie, dem gewählten Konformitätsbewertungsmodul und der Benannten Stelle selbst ab. Bei Kategorie II Modul A2 findet eine regelmäßige Überwachung statt, bei Kategorie III bis IV ist typischerweise eine Baumusterprüfung und eine Druck und Schlußprüfung erforderlich. Die Kosten liegen je nach Umfang zwischen einigen hundert und mehreren tausend Euro pro Bauteil. Bei Serienfertigung kommen andere Module (z.B. H1) zur Anwendung, wodurch die spezifischen Kosten erheblich sinken.
Muss ein Edelstahl-Druckbehälter wiederkehrend geprüft werden?
Ja. Nach der Betriebssicherheitsverordnung (BetrSichV) unterliegen Druckbehälter, die unter die PED fallen, einer wiederkehrenden Prüfungspflicht durch eine zugelassene Überwachungsstelle (ZÜS) oder den Hersteller als befähigte Person (abhängig von verschiedenen Faktoren), sofern der Betreiber die entsprechende innerbetriebliche Struktur nachweist. Die Prüffristen betragen in der Regel 5 Jahre für die äußere Prüfung und 10 Jahre für die innere Prüfung und Festigkeitsprüfung; abweichende Fristen sind möglich.
Kann ich einen vorhandenen Edelstahl-Behälter nachträglich als Druckbehälter umwidmen?
Grundsätzlich nein, ohne vollständige Neubewertung. Ein Behälter, der ursprünglich als druckloser Prozessbehälter gebaut wurde, verfügt in der Regel über keine ausreichende Wanddickenberechnung nach AD 2000-B 1 für den Druckeinsatz, kein entsprechendes Werkstoffzeugnis in der erforderlichen Güte und keine Druckprüfprotokoll. Eine nachträgliche Umwidmung würde eine Neuauslegung, Neuberechnung und vollständige PED-Konformitätsbewertung erfordern. In der Praxis ist eine Neuanfertigung in der Regel wirtschaftlicher und rechtssicherer.
Welche Dokumente muss ein Hersteller bei der Lieferung eines CE-Druckbehälters mitliefern?
Zur Mindestdokumentation gehören: EU-Konformitätserklärung nach PED, Betriebsanleitung in der Sprache des Betreiberlandes, Werkstoffzeugnisse nach EN 10204 (mindestens 3.1), Schweißnahtprüfprotokolle (ZfP), Druckprüfprotokoll sowie bei Kategorie III–IV das Konformitätsbescheinigung der Benannten Stelle. Für pharmazeutische Betreiber empfiehlt sich zusätzlich eine Werksdokumentation mit Materialtrace, Schweißnahtnummern und Rauheitsmessprotokoll.
