ATEX-Behälter aus Edelstahl: Anforderungen, Ex-Zonen und sichere Ausführung

Wer in der chemischen oder pharmazeutischen Produktion Lösemittel fördert, Pulver abfüllt oder entzündliche Medien lagert, bewegt sich in explosionsgefährdeten Bereichen. Ein einziger Zündfunke — ausgelöst durch elektrostatische Entladung, eine heiße Oberfläche oder ein mechanisches Schlagteil — kann zur Explosion führen. Edelstahlbehälter, die in diesen Bereichen eingesetzt werden, müssen daher weit mehr erfüllen als klassische Qualitäts- oder Hygienestandards: Sie müssen ATEX-konform ausgeführt, korrekt geerdet und vollständig dokumentiert sein. Dieser Artikel erklärt, was die Richtlinie 2014/34/EU konkret verlangt, welche Ex-Zonen für welche Behälterklassen relevant sind und welche konstruktiven sowie werkstofftechnischen Maßnahmen Betreiber und Hersteller umsetzen müssen.

Was bedeutet ATEX — und wen betrifft die Richtlinie?

ATEX steht für Atmosphères Explosibles und bezeichnet in der EU zwei Richtlinien, die gemeinsam den Explosionsschutz regeln. Für Behälterhersteller und Gerätehersteller gilt die Richtlinie 2014/34/EU (früher 94/9/EG, ATEX 95), die Geräte, Schutzsysteme und Komponenten für den Einsatz in explosionsgefährdeten Bereichen reglementiert. Parallel dazu legt die Richtlinie 1999/92/EG (ATEX 137) die Mindestvorschriften für den Betreiber fest — von der Zoneneinteilung über das Explosionsschutzdokument bis hin zur Unterweisung der Mitarbeiter.

Für einen Edelstahlbehälterhersteller wie BOLZ INTEC bedeutet das: Sobald ein Behälter als eigenständiges Gerät oder Schutzsystem in einer Ex-Zone installiert wird und eigene potenzielle Zündquellen aufweist, fällt er unter die 2014/34/EU und benötigt eine CE-Kennzeichnung mit Ex-Kennzeichnung sowie eine Konformitätserklärung. Einfache, nicht-elektrische Edelstahlbehälter ohne Antriebe oder Heizelemente sind in vielen Fällen als Komponente eingestuft, müssen jedoch vom Betreiber in das Gesamtkonzept des Explosionsschutzes integriert werden.

Ex-Zonen: Klassifizierung und Bedeutung für den Behälterbau

Die Grundlage für jede ATEX-Planung ist die Zoneneinteilung durch den Betreiber. Zonen beschreiben, wie häufig und wie lange eine explosionsfähige Atmosphäre vorhanden ist. Die Klassifizierung unterscheidet zwischen Gasen/Dämpfen und Stäuben:

Für den Behälterbau aus Edelstahl ist besonders Zone 0/20 kritisch: Das Innere eines Mischbehälters, der brennbare Lösemittel enthält, oder eines Konus- bzw. Prozessbehälters mit Pulverschüttung ist in aller Regel als Zone 0 bzw. Zone 20 einzustufen. Der Außenbereich um Anschlusstutzen, Mannlöcher und Sicherheitsventile fällt häufig in Zone 1/21. Ein Edelstahl-Druckbehälter im Lösemitteleinsatz muss demnach innen für Zone 0-Anforderungen ausgelegt sein, während die angebundene Armaturentechnik Zone-1-Anforderungen erfüllen muss.

Zündquellen und ihre Kontrolle am Edelstahlbehälter

Die ATEX-Norm EN 13463-1 und die darauf aufbauenden normativen Dokumente (EN ISO 80079-36/-37 für nicht-elektrische Geräte) listen 13 potenzielle Zündquellenarten auf. An Edelstahlbehältern sind folgende Zündquellen besonders relevant:

• Elektrostatische Entladung: Beim Befüllen oder Entleeren von Behältern mit Pulvern oder niedrigviskosen Flüssigkeiten können sich erhebliche Ladungsmengen aufbauen. Entlädt sich diese Ladung schlagartig (Funkenentladung, Büschelentladung oder Kegelentladung bei leitfähigen Pulvern), ist die freigesetzte Energie ausreichend, um viele gängige Lösemitteldämpfe und Stäube zu zünden.
• Heiße Oberflächen: Behälter mit elektrischer Begleitheizung, Dampfmantel oder reaktiven Medien können Oberflächentemperaturen erreichen, die oberhalb der Zündtemperatur der Atmosphäre liegen. Die Temperaturklasse (T1 bis T6) schreibt die maximal zulässige Oberflächentemperatur vor.
• Mechanisch erzeugte Funken: Schlagfunken beim Öffnen von Mannlöchern, beim Fallen von Werkzeugen oder beim Aufprall von Metallteilen auf den Behälter sind eine unterschätzte Zündquelle, besonders bei Behältern aus austenitischem Edelstahl (1.4301/1.4404), der als funkenarm gilt, jedoch nicht funkenfrei ist.
• Adiabatische Kompression: Relevant bei Druckbehältern mit schnellem Ventilöffnen oder Druckentlastung — hier kann lokale Temperaturerhöhung auftreten.

Nicht-elektrische Edelstahlbehälter werden nach ihrer Betriebsweise in Gerätekategorien eingeteilt: Kategorie 1G/1D (Zone 0/20), 2G/2D (Zone 1/21) und 3G/3D (Zone 2/22). Je höher die Kategorie, desto strenger die Anforderungen an die Zündquellenkontrolle und die Konformitätsbewertung.

Elektrostatische Erdung und Ableitfähigkeit — das Kernthema im Behälterbau

Bei allen Behältern in explosionsgefährdeten Bereichen ist die sichere Ableitung elektrostatischer Ladung das zentrale konstruktive Thema. Edelstahl ist ein elektrischer Leiter — das klingt zunächst vorteilhaft. Dennoch entstehen in der Praxis immer wieder Probleme, wenn:

• Behälter auf elektrisch isolierenden Untergestellen (z. B. Kunststoff-Paletten, Gummipuffer) stehen.
• isolierende Innenauskleidungen oder Schutzlackierungen aufgebracht wurden.
• Behälter durch Schlauchverbindungen (PTFE, Silikon) elektrisch vom Rohrleitungssystem getrennt sind.
• Rührwerke, Pumpen oder Sensoren mit isolierenden Flanschdichtungen montiert sind.

Die Norm EN IEC 60079-32-1 (Elektrostatik — Anleitung) und die praxisorientierte TRBS 2153 (Vermeidung von Zündgefahren infolge elektrostatischer Aufladung) geben konkrete Grenzwerte vor: Für den Einsatz in Zone 0/1/20/21 darf der Erdungswiderstand eines Behälters in der Regel nicht mehr als 10⁶ Ohm betragen. Leitfähige Behälter aus Edelstahl erreichen Widerstandswerte weit darunter — sofern eine durchgehende metallische Verbindung zur Erdungsanlage sichergestellt ist.

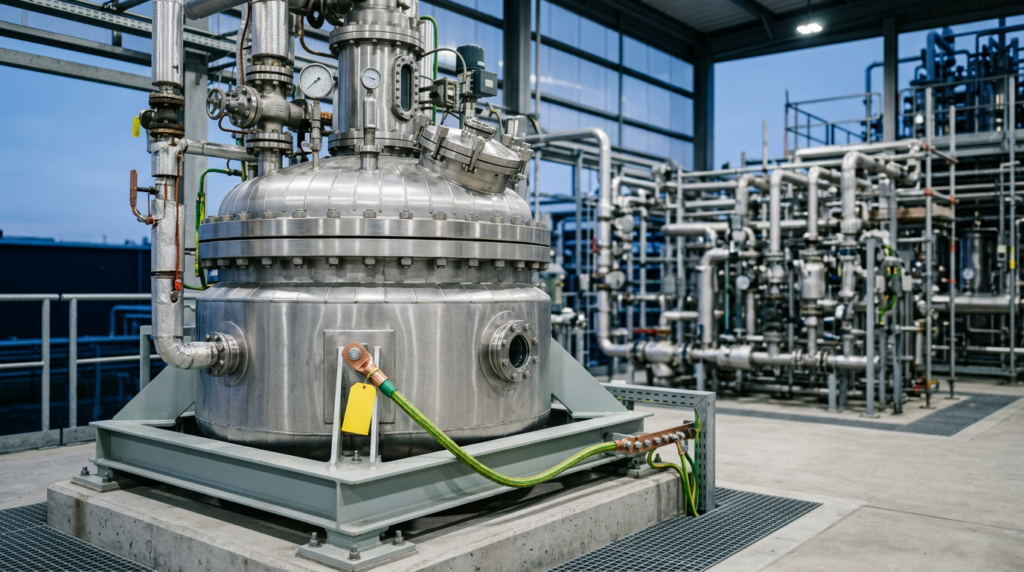

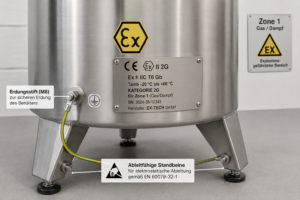

In der Praxis bedeutet das: Jeder ATEX-Behälter benötigt einen dedizierten, gekennzeichneten Erdungsanschluss (in der Regel M8 oder M10 Gewindestift, mit Erdungssymbol nach EN 60417-5019), und der Betreiber muss diesen Anschluss regelmäßig auf Leitfähigkeit prüfen und dokumentieren. Für mobile Behälter empfiehlt sich zusätzlich eine Erdungsüberwachung mit Abreißschutz, die den Abfüllvorgang unterbricht, wenn der Erdungskontakt unterbrochen ist.

Werkstoff- und Oberflächenaspekte unter ATEX-Gesichtspunkten

Austenitischer Edelstahl (1.4301, 1.4404, 1.4571) ist aufgrund seiner guten elektrischen Leitfähigkeit, seiner Korrosionsbeständigkeit gegenüber den meisten Lösemitteln und Chemikalien sowie seiner mechanischen Eigenschaften der bevorzugte Werkstoff für ATEX-Behälter in der Prozessindustrie. Einige werkstoffspezifische Punkte sind im ATEX-Kontext besonders zu beachten:

• Funkenarmut: Austenitischer Edelstahl ist nicht-magnetisch und schlägt bei mechanischem Kontakt deutlich weniger Funken als ferriti­sche Stähle oder unlegierte Kohlenstoffstähle. Für Zone-0-Anwendungen mit hochentzündlichen Medien (Explosionsgruppe IIC, z. B. Wasserstoff, Acetylen) können dennoch zusätzliche Maßnahmen oder funkenfreie Werkstoffe (z. B. Aluminium-Bronze für mechanische Teile) erforderlich sein.
• Oberflächenrauhigkeit und Elektropolieren: Elektropolierte Oberflächen (Ra < 0,8 µm) zeigen eine geringere Tendenz zur Anhaftung und Ansammlung von brennbaren Pulvern als rau geschliffene Flächen. Für Pulver-Anwendungen in Zone 20/21 kann eine elektropolierte Innenoberfläche das Risiko lokaler Staubansammlungen minimieren. Mehr zu Elektropolieren und seiner Wirkung auf Oberflächenqualität findet sich im Elektropolierverfahren-Bereich auf dieser Website.
• Hastelloy und Sonderwerkstoffe: Bei aggressiven Chemikalien, die zugleich entzündlich sind (z. B. konzentrierte Salpetersäure-Gemische, Chlorlösemittel), kann der Einsatz von Hastelloy oder Duplex-Stählen aus korrosionstechnischen Gründen erforderlich sein. Diese Werkstoffe erfüllen grundsätzlich dieselben ATEX-relevanten Anforderungen wie Standardedelstahl.

Einen detaillierten Überblick über Werkstoffauswahl für korrosive Medien liefert der Artikel Edelstahl-Druckbehälter: AD 2000-Regelwerk und PED-Auslegung, der auch die drucktragenden Aspekte von Behältern behandelt, die in Ex-Zonen unter Druck betrieben werden.

Konstruktive Anforderungen an ATEX-Behälter in der Praxis

Neben Erdung und Werkstoffwahl gibt es eine Reihe konstruktiver Details, die bei der Auslegung eines ATEX-Behälters zu berücksichtigen sind:

• Ableitfähige Dichtungen: In Verbindungen zwischen Behälterwand und Stutzen, Mannloch oder Deckel sollten leitfähige oder ableitfähige Dichtungswerkstoffe eingesetzt werden, um keine elektrischen Unterbrechungen in die Behälterwandung einzuführen.
• Auslaufgeometrie für Pulver: Für Zone-20/21-Anwendungen empfehlen sich steil geneigte Konus-Böden (60–70°), die eine vollständige Entleerung ohne manuelle Nachhilfe ermöglichen und so das Risiko brennbarer Staubansammlungen reduzieren. BOLZ INTEC bietet Konusbehälter aus Edelstahl mit angepassten Neigungswinkeln für Pulveranwendungen.
• Überdruck-/Berstscheiben: Behälter, die bei einer Explosion als Druckentlastungssystem fungieren sollen, müssen entsprechend dimensioniert sein. Berstscheiben und Sicherheitsventile, die in Ex-Zonen eingebaut sind, unterliegen ebenfalls der 2014/34/EU.
• Kennzeichnung: ATEX-Geräte tragen das CE-Kennzeichen, das Ex-Symbol in einem sechseckigen Rahmen, die Gerätegruppe (II für übertägige Industrie), die Gerätekategorie (1, 2 oder 3) sowie den Buchstaben G (Gas) oder D (Dust). Für Zone-0/20-Tauglichkeit lautet das Kennzeichen beispielsweise: II 1 G oder II 1 D.

Behälter, die für den Transport explosionsgefährlicher Medien vorgesehen sind, müssen darüber hinaus die Anforderungen der UN-Gefahrgutverordnung erfüllen, die von der ATEX-Richtlinie unabhängig ist.

Dokumentation und Konformitätsbewertung

Die Konformitätsbewertung nach 2014/34/EU richtet sich nach der Gerätekategorie. Für Kategorie 2- und 3-Behälter (Zonen 1/2 und 21/22) kann der Hersteller die Konformitätsbewertung in der Regel intern durchführen und die technischen Unterlagen selbst erstellen. Für Kategorie-1-Geräte (Zone 0/20) ist zwingend eine EU-Baumusterprüfung durch eine Benannte Stelle (Notified Body, z. B. PTB, TÜV, BVS) erforderlich.

Die Technische Dokumentation nach Anhang VIII der Richtlinie umfasst mindestens:

• Allgemeine Beschreibung des Geräts und seiner bestimmungsgemäßen Verwendung.
• Fertigungszeichnungen und Stücklisten
• Beschreibung der getroffenen Maßnahmen zur Zündquellenvermeidung.
• Nachweise über angewandte Normen (harmonisierte Normen begründen Konformitätsvermutung)
• Prüfberichte und Berechnungen (z. B. Widerstandsmessungen, Temperaturklassenberechnung)
• EU-Konformitätserklärung

Der Betreiber hat darüber hinaus gemäß Betriebssicherheitsverordnung (BetrSichV) und ATEX-Betriebsrichtlinie ein Explosionsschutzdokument zu erstellen, das die Zoneneinteilung, die verwendeten Geräte und die organisatorischen Schutzmaßnahmen beschreibt. Ein vollständig konformer Edelstahlbehälter vom Hersteller ist eine wichtige Voraussetzung — ersetzt aber nicht das betreiberseitige Explosionsschutzdokument.

Informationen zur BOLZ INTEC-eigenen Qualitätssicherung, zur Fertigungsdokumentation und zu den angewandten Normen finden sich auf der Qualitätsseite. Für Fragen zur branchenspezifischen Umsetzung — insbesondere in der Feinchemie und im Pharmabereich — steht die Branchenlösung Chemie als Ausgangspunkt zur Verfügung.

ATEX im Pharma- und Chemieumfeld: Besonderheiten

In der pharmazeutischen Produktion treten ATEX-relevante Situationen vor allem in folgenden Bereichen auf: Lösemittelrückgewinnung, Granulierung und Trocknung mit brennbaren Lösemitteln sowie Pulverabfüllung (Wirkstoffe und Hilfsstoffe mit niedrigem Mindestzündenergie-Wert). Die Besonderheit gegenüber der Grundchemie liegt darin, dass GMP-Anforderungen und ATEX-Anforderungen gleichzeitig erfüllt werden müssen — ein Spannungsfeld, das konstruktive Lösungen erfordert: totraumfreies EHEDG-Design auf der einen Seite, vollständige metallische Erdungskontinuität und ableitfähige Oberflächen auf der anderen Seite.

In der Feinchemie sind häufig Lösemittel mit niedrigen Flammpunkten (unter 21 °C, Kategorie F) oder leicht entzündliche Flüssigkeiten (Flammpunkt 21–55 °C) im Einsatz. Für diese Stoffklassen ist eine sorgfältige Zoneneinteilung durch den Betrieb und die entsprechende Auswahl zugelassener ATEX-Geräte zwingend. Aktuelle Anwendungsbeispiele für BOLZ INTEC-Behälter im Chemieumfeld finden sich in der Branchenlösung Chemie.

Ergänzend dazu: Für Druck­behälter, die in Ex-Zonen unter Druck stehen, gilt parallel zur ATEX-Richtlinie auch die Druckgeräterichtlinie 2014/68/EU (PED). Beide Richtlinien müssen gleichzeitig erfüllt werden, was die Konformitätsbewertung und Dokumentation entsprechend aufwändiger macht. Details dazu im Artikel Edelstahl-Druckbehälter: AD 2000-Regelwerk und PED-Auslegung.

FAQ: ATEX-Behälter aus Edelstahl

Muss ein einfacher Edelstahlbehälter ohne Antrieb ein ATEX-Zertifikat haben?

Nicht zwingend — es kommt auf die Gerätekategorie an. Einfache, nicht-elektrische Behälter ohne eigene Zündquellen (keine Heizung, kein Rührwerk, kein Sensor) fallen häufig unter die “Komponenten”-Regelung der 2014/34/EU und benötigen keine eigene ATEX-Zertifizierung. Der Betreiber muss diese Komponenten jedoch in sein Explosionsschutzdokument einbinden und sicherstellen, dass keine unkontrollierten Zündquellen entstehen. Sobald am Behälter Anbauteile mit potenziellem Zündrisiko (z. B. elektrische Heizbänder, Rührwerke) montiert werden, ist eine Zertifizierung nach 2014/34/EU erforderlich.

Welcher Erdungswiderstand ist für ATEX-Behälter in Zone 1 vorgeschrieben?

Die Norm EN IEC 60079-32-1 und die TRBS 2153 empfehlen für leitfähige Behälter in Zone 0 und Zone 1 einen maximalen Erdungswiderstand von 10⁶ Ohm (1 Megaohm). In der Praxis sollte der Gesamtwiderstand von der Behälterinnenwand bis zur Erdungsanlage deutlich darunter liegen. Edelstahlbehälter erreichen ohne isolierende Zwischenschichten Widerstandswerte im Bereich von wenigen Ohm bis einigen Hundert Ohm — vorausgesetzt, die mechanischen Verbindungen (Flansche, Standbeine, Erdungsanschluss) sind sauber ausgeführt und regelmäßig auf Durchgängigkeit geprüft.

Was ist der Unterschied zwischen Zone 0 und Zone 1 für den Behälterbau?

Zone 0 bezeichnet Bereiche, in denen eine explosionsfähige Gasatmosphäre ständig oder über lange Zeiträume vorhanden ist — typischerweise das Innere eines Behälters mit brennbaren Flüssigkeiten. Zone 1 beschreibt Bereiche, in denen eine explosionsfähige Atmosphäre gelegentlich im Normalbetrieb auftreten kann — z. B. der unmittelbare Bereich um Befüllöffnungen. Für Zone-0-Geräte (Kategorie 1G) ist eine externe Prüfung durch eine Benannte Stelle Pflicht und die Zündquellenkontrolle muss auch bei zwei unabhängigen Fehlern sichergestellt sein. Zone-1-Geräte (Kategorie 2G) können in der Regel intern zertifiziert werden, müssen aber auch bei einem Fehler sicher bleiben.

Können Edelstahlbehälter mit Elektropolierung in ATEX-Bereichen eingesetzt werden?

Ja — elektropolierte Oberflächen sind in ATEX-Bereichen einsetzbar und können sogar vorteilhaft sein: Die glattere Oberfläche (Ra < 0,5 µm) reduziert die Anhaftung brennbarer Pulver und erleichtert die vollständige Reinigung, was das Risiko von Staubansammlungen in Zone-20/21-Bereichen mindert. Elektropolieren verändert die elektrische Leitfähigkeit des Edelstahls nicht signifikant, da die abgetragene Materialschicht dünn ist. Die Erdungsanbindung bleibt unbeeinträchtigt. Wichtig: Isolierende Schutzlackierungen oder Kunststoffbeschichtungen auf der Außenfläche können hingegen die Ableitung statischer Ladung behindern und sind in Ex-Zonen kritisch zu bewerten.

Gelten für Edelstahl-Druckbehälter in Ex-Zonen besondere Anforderungen?

Ja — ein Druckbehälter, der in einer Ex-Zone eingesetzt wird, muss gleichzeitig die Anforderungen der Druckgeräterichtlinie 2014/68/EU (PED) und der ATEX-Richtlinie 2014/34/EU erfüllen. Das bedeutet: zwei separate Konformitätsbewertungsverfahren, zwei EU-Konformitätserklärungen und eine doppelte Kennzeichnung (CE nach PED und CE-Ex nach ATEX). Bei drucktragenden Bauteilen ist außerdem zu prüfen, ob durch Druckentlastungsvorgänge (z. B. schnelles Öffnen von Sicherheitsventilen) adiabatische Kompressionseffekte auftreten können, die als potenzielle Zündquelle zu bewerten sind.

Wie dokumentiert BOLZ INTEC die ATEX-Konformität seiner Behälter?

BOLZ INTEC erstellt für ATEX-relevante Behälter eine vollständige Technische Dokumentation nach Anhang VIII der Richtlinie 2014/34/EU, einschließlich Konstruktionszeichnungen, Stücklisten, Zündquellen-Bewertung und Konformitätserklärung. Für Kategorie-1-Geräte wird die Zusammenarbeit mit akkreditierten Benannten Stellen koordiniert. Alle eingesetzten Normen, Prüfverfahren und Messresultate (z. B. Erdungswiderstandsmessung) sind Bestandteil der Lieferdokumentation. Einen Überblick über das Qualitätsmanagementsystem und die Fertigungsprozesse gibt die Qualitätsseite von BOLZ INTEC.
