Metall-3D-Druck im Behälterbau: Was additive Fertigung heute kann – und was nicht
Kaum eine Fertigungstechnologie wird so intensiv diskutiert wie der Metall-3D-Druck. Konforme Kühlkanäle, Bauteile in Losgröße eins, Geometrien, die kein Schweißbrenner erreicht – die Versprechen der additiven Fertigung klingen auch für den Behälter- und Apparatebau verlockend. Gleichzeitig kursieren überzogene Erwartungen: Der komplette Druckbehälter aus dem Drucker bleibt auf absehbare Zeit die Ausnahme. Dieser Beitrag ordnet nüchtern ein, welche Verfahren es gibt, wo additiv gefertigte Komponenten im Edelstahl-Behälterbau heute echten Nutzen stiften und warum die Kombination aus 3D-Druck und klassischem Behälterbau der realistische Weg ist.
Die Verfahren: LPBF, WAAM und was dahintersteckt
Im Metallbereich dominieren zwei Verfahrensfamilien. Beim Laser Powder Bed Fusion (LPBF), oft auch SLM oder Lasersintern genannt, schmilzt ein Laser Metallpulver Schicht für Schicht im Pulverbett auf. Das Verfahren liefert hohe Genauigkeit und feine Strukturen, ist aber im Bauraum begrenzt (typisch bis einige hundert Millimeter Kantenlänge) und vergleichsweise langsam. Beim Wire Arc Additive Manufacturing (WAAM) trägt ein Lichtbogen Schweißdraht lagenweise auf – im Kern ein automatisierter Auftragschweißprozess. WAAM baut große, endkonturnahe Rohteile mit hohen Auftragsraten, die anschließend spanend nachbearbeitet werden. Dazwischen liegen DED-Verfahren (Directed Energy Deposition) mit Laser und Pulver- oder Drahtzufuhr. Für den Behälterbau entscheidend: Der Standardwerkstoff 316L (1.4404) ist in allen Verfahren qualifiziert druckbar und erreicht bei sauberer Prozessführung Dichten über 99,5 Prozent mit mechanischen Kennwerten auf Walzmaterial-Niveau.
Wo additive Fertigung im Behälterbau heute Nutzen stiftet
Sinnvoll wird der 3D-Druck dort, wo klassische Fertigung an Geometrie, Losgröße oder Lieferzeit scheitert. In der Praxis sind das vor allem fünf Einsatzfelder: komplexe Stutzen- und Verteilergeometrien, die sonst aus mehreren Drehteilen geschweißt würden; Rührorgane und Strömungsbauteile mit optimierten Freiformflächen; temperierte Komponenten mit konformen Kanälen, die gebohrte Kanäle nicht abbilden können; Ersatzteile für Altanlagen, deren Ursprungslieferant nicht mehr existiert; und Funktionsprototypen für Vorserien im Apparatebau. Der Behälterkörper selbst – Zarge, Boden, Deckel – bleibt dagegen die Domäne von Tiefziehen, Drücken und qualifiziertem Schweißen: wirtschaftlich unschlagbar und regelwerkskonform etabliert.
| Kriterium | LPBF (Pulverbett) | WAAM (Draht + Lichtbogen) | Klassische Fertigung |
|---|---|---|---|
| Bauteilgröße | begrenzt (Bauraum) | groß, meterfähig | praktisch unbegrenzt |
| Genauigkeit as-built | hoch (±0,1 mm-Bereich) | endkonturnah, Nacharbeit nötig | hoch nach Bearbeitung |
| Oberflächenrauheit as-built | Ra ca. 6–15 µm | rau, wird überfräst | je nach Verfahren bis Ra < 0,05 µm |
| Stückkosten Losgröße 1 | attraktiv bei komplexer Geometrie | attraktiv bei großen Rohteilen | hoch (Werkzeuge, Rüstzeit) |
| Regelwerkslage Druckgeräte | Einzelfallqualifizierung mit benannter Stelle | etabliert (AD 2000, EN 13445) | |
Sie haben ein Bauteil, das klassisch nicht oder nur teuer fertigbar ist? Wir prüfen, ob eine additiv gefertigte Komponente in Ihre Behälterlösung integriert werden kann – inklusive Nachbearbeitung und Dokumentation. Anfrage mit Zeichnung senden.
Die entscheidende Grenze: Regelwerk und Qualifizierung
Drucktragende Teile unterliegen der Druckgeräterichtlinie – und deren harmonisierte Normenwelt ist auf gewalzte, geschmiedete und geschweißte Halbzeuge aufgebaut. Additiv gefertigte drucktragende Komponenten erfordern deshalb heute eine Einzelfallqualifizierung mit der benannten Stelle: Prozessqualifizierung, Bauteilprüfungen (Dichte, Zugversuche aus mitgedruckten Proben, zerstörungsfreie Prüfung) und dokumentierte Reproduzierbarkeit. Das ist machbar, aber aufwendig – und erklärt, warum additive Bauteile im Druckgerätekontext bislang vor allem als nicht drucktragende Einbauten, Anbauteile und Werkzeuge auftauchen. Für alles Drucktragende gilt: bewährte Fertigung nach AD 2000 oder EN 13445 mit qualifizierten Schweißverfahren.
Oberfläche: Warum gedruckte Bauteile Veredelung brauchen

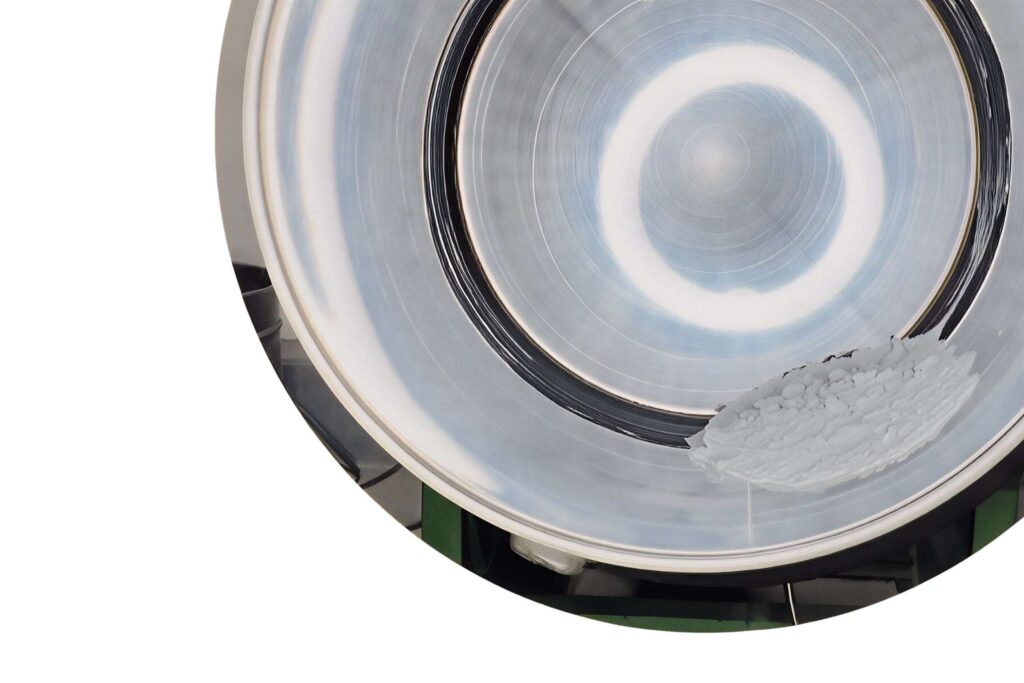

Für hygienekritische Prozesse ist die as-built-Oberfläche additiver Bauteile ungeeignet: Rauheitswerte von Ra 6 bis 15 µm beim Pulverbettverfahren liegen um Größenordnungen über den Anforderungen von Pharma und Kosmetik, wo Ra-Werte unter 0,8 µm bis hinab zu 0,05 µm gefordert sind. Gedruckte Komponenten durchlaufen deshalb dieselbe Veredelungskette wie konventionelle: mechanische Bearbeitung, Elektropolieren und bei höchsten Anforderungen das Optimized Grind Finishing®-Verfahren. Genau hier liegt die Stärke eines integrierten Fertigers: Die Oberflächenkompetenz, die BOLZ INTEC für geschweißte Behälter aufgebaut hat, macht auch additive Komponenten prozesstauglich – vom Rohteil bis zum dokumentierten Ra-Wert.
Wirtschaftlichkeit: Rechnen statt glauben
Ob sich additive Fertigung lohnt, entscheidet eine einfache Rechnung über drei Faktoren. Komplexität: Je mehr Fügeoperationen, Werkzeuge und Sonderhalbzeuge die klassische Variante braucht, desto eher gewinnt der Druck. Losgröße: Bei Einzelstücken und Kleinstserien entfallen Werkzeugkosten – das passt zur DNA der Sonderkonstruktion. Zeit: Wenn ein Ersatzteil eine Anlage stillstehen lässt, schlägt die Druckzeit von Tagen jede Beschaffung mit Wochenvorlauf. Umgekehrt gilt: Rotationssymmetrische Standardteile, Bleche und alles, was sich aus Halbzeug wirtschaftlich fertigen lässt, bleiben konventionell günstiger – meist deutlich.
Häufige Fragen zum Metall-3D-Druck im Behälterbau
Kann man einen kompletten Druckbehälter 3D-drucken?
Technisch in Grenzen, praktisch selten sinnvoll: Drucktragende Teile erfordern eine aufwendige Einzelfallqualifizierung, und der geschweißte Behälterkörper ist wirtschaftlich klar überlegen. Realistisch sind additiv gefertigte Komponenten im konventionell gefertigten Behälter.
Welche Werkstoffe sind druckbar?
Für den Behälterbau relevant ist vor allem 316L (1.4404), daneben u. a. 17-4PH, Werkzeugstähle und Nickelbasislegierungen wie Alloy 718. Hastelloy-Qualitäten sind verfügbar, aber Spezialfall.
Was ist der Unterschied zwischen WAAM und LPBF?
LPBF schmilzt Metallpulver im Pulverbett per Laser – präzise, aber bauraumbegrenzt. WAAM trägt Schweißdraht per Lichtbogen auf – groß und schnell, aber endkonturnah mit Nachbearbeitung.
Sind gedruckte Bauteile GMP-tauglich?
Erst nach Nachbearbeitung: Die as-built-Rauheit ist zu hoch. Mit mechanischer Bearbeitung und Elektropolitur erreichen gedruckte 316L-Bauteile die geforderten Oberflächengüten.
Ist gedrucktes 316L genauso korrosionsbeständig wie gewalztes?
Bei dichter, sauber geführter Prozessierung und geeigneter Wärmebehandlung ja – Voraussetzung sind qualifizierte Parameter und Prüfungen, wie sie in der Einzelfallqualifizierung nachgewiesen werden.
Bietet BOLZ INTEC 3D-Druck an?
BOLZ INTEC integriert additiv gefertigte Komponenten in Behälter- und Apparateprojekte – von der Machbarkeitsbewertung über qualifizierte Partner für den Druck bis zur Nachbearbeitung, Oberflächenveredelung und Dokumentation im eigenen Haus.
Additive Fertigung dort, wo sie Sinn ergibt – klassischer Behälterbau, wo er unschlagbar ist: BOLZ INTEC kombiniert beide Welten zu einer belastbaren Lösung mit dokumentierter Qualität. Sprechen Sie mit unserer Konstruktion über Ihr Bauteil – wir sagen ehrlich, welcher Weg der wirtschaftlichste ist.
