Eine rau erscheinende Oberfläche von wenigen Mikrometern Unterschied kann in der pharmazeutischen Produktion den Unterschied zwischen einem validierten Prozess und einem Reinigungsversagen ausmachen. Der Ra-Wert — die gemittelte arithmetische Rauheit einer Oberfläche — ist in der Pharma-, Biotechnologie- und Feinchemieindustrie längst kein bloßes Qualitätsmerkmal mehr, sondern eine regulatorische Größe. GMP-Leitfäden, EHEDG-Richtlinien und FDA-Guidance-Dokumente benennen konkrete Grenzwerte. Wer Edelstahlbehälter beschafft, dimensioniert oder auditiert, muss verstehen, was Ra-Wert und Rz-Wert bedeuten, wie sie gemessen werden, welche Verfahren sie beeinflussen — und warum nicht jede polierte Oberfläche gleich ist.
Was ist der Ra-Wert? Grundlagen der Oberflächenrauheit
Der Ra-Wert (arithmetischer Mittenrauwert) beschreibt die durchschnittliche Abweichung der Oberflächenpunkte von einer gedachten Mittellinie, gemessen über eine definierte Messstrecke. Er wird in Mikrometern (µm) angegeben. Ein Ra-Wert von 0,4 µm bedeutet, dass die Oberfläche im Mittel 0,4 Mikrometer von ihrer Ideallinie abweicht — das entspricht etwa einem Hundertstel des Durchmessers eines menschlichen Haares.
Neben dem Ra-Wert wird in technischen Spezifikationen häufig der Rz-Wert (gemittelte Rautiefe) genannt. Der Rz-Wert beschreibt den mittleren Abstand zwischen den fünf höchsten Spitzen und den fünf tiefsten Tälern einer Messstrecke. Er reagiert empfindlicher auf einzelne Ausreißer als der Ra-Wert und liefert deshalb ein vollständigeres Bild der Oberflächentopografie. Für hygienische Anwendungen gilt: Spitzen und Täler sind problematischer als eine gleichmäßige Mikrorauheit — weshalb die Kombination beider Kennwerte sinnvoll ist.
Ein weiterer Kennwert ist Rq (quadratischer Mittenrauwert), der rechnerisch etwas stärker auf Extremwerte reagiert als Ra. In pharmazeutischen Spezifikationen dominiert jedoch Ra — er ist international etabliert, messtechnisch gut reproduzierbar und in allen relevanten Normen (DIN EN ISO 4287, ASME B46.1) definiert.
Warum der Ra-Wert in der Pharmaproduktion kritisch ist
Edelstahloberflächen sind unter dem Mikroskop niemals wirklich glatt. Schliff- und Beizspuren, Korngrenzenabtrag beim Schweißen, mechanische Beschädigungen — all das erzeugt ein Mikrorelief, in dem sich Mikroorganismen festsetzen, Produktreste anhaften und Reinigungsmittel nicht vollständig wirken können. Je rauer die Oberfläche, desto größer die effektive Kontaktfläche für Verunreinigungen, desto schlechter die Reinigbarkeit.
In regulierten Bereichen ist Reinigbarkeit kein operatives Detail, sondern Teil der Validierungspflicht. Die EU-GMP-Leitfaden (Annex 15) verlangen eine Reinigungsvalidierung für alle produktberührenden Oberflächen. Die FDA-Guidance “Process Validation” schreibt vergleichbare Anforderungen vor. Wer eine Anlage nicht nachweislich sauber bekommt, kann nicht validieren — und wer nicht validiert, darf nicht produzieren.
Hinzu kommt das Rouging-Phänomen: die Bildung von Eisenoxid-Ablagerungen auf Edelstahloberflächen, insbesondere in WFI- und Reinwasser-Systemen bei erhöhten Temperaturen. Rauere Oberflächen begünstigen Rouging, weil Oxidschichten in Mikrotälern schwerer zu detektieren und zu entfernen sind. Einen detaillierten Überblick über Passivierung und Rouging liefert unser Artikel Passivierung und Rouging bei Edelstahl.
Typische GMP-Anforderungen: Welche Ra-Werte gelten?
Es gibt keinen einzigen gesetzlich vorgeschriebenen Ra-Grenzwert für Pharma-Behälter — die Anforderungen variieren je nach Anwendung, Medium, Reinigungsverfahren und regulatorischem Umfeld. In der Praxis haben sich jedoch Richtwerte etabliert, die durch EHEDG, FDA, ASME BPE und brancheninterne Qualifizierungsstandards gestützt werden:
| Anwendungsbereich | Typischer Ra-Grenzwert | Begründung / Norm |
|---|---|---|
| Pharma, produktberührende Flächen (allgemein) | Ra ≤ 0,8 µm | ASME BPE, EHEDG Typ EL (mechanisch gereinigt) |
| Pharma, WFI- / Injektionswasser-Systeme | Ra ≤ 0,4 µm | ASME BPE PM3/PM4, WHO-Guidance, Praxis Reinwasseranlagen |
| Biotechnologie, Bioreaktor-Peripherie | Ra ≤ 0,6 µm | Anwenderspezifisch, häufig EHEDG + USP-Anforderungen kombiniert |
| Kosmetik / Naturkosmetik (ECOCERT, ISO 22716) | Ra ≤ 0,8 µm | ISO 22716 GMP-Kosmetik, EHEDG Typ EL empfohlen |
| Feinchemie, nicht sterile Produktion | Ra ≤ 0,6 µm | Anwenderspezifisch, risikobasiert |
| Elektropolierte Oberflächen (hohe Anforderungen) | Ra ≤ 0,25 µm | ASME BPE SF4/SF6, EHEDG Typ EL-CLASS I nach EP |
Diese Werte sind Orientierungsgrößen. Für eine konkrete Anlage gilt immer: Der Ra-Wert muss im Rahmen der Risikoanalyse (z. B. nach ICH Q9) und der Reinigungsvalidierung festgelegt und dokumentiert werden. Eine projektspezifische Beratung — etwa durch das Team von BOLZ INTEC Qualitätsmanagement — ersetzt keine interne Risikobetrachtung, kann aber erheblich abkürzen.
So wird die Oberflächenrauheit gemessen

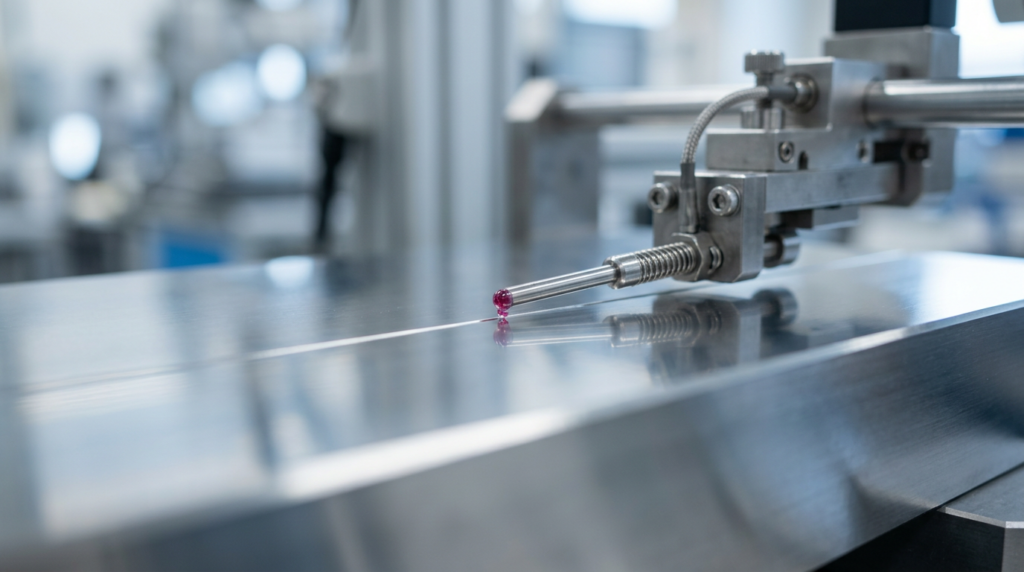

Die Messung des Ra-Werts erfolgt nach DIN EN ISO 4287 mit einem taktilen Rauheitsmessgerät (Tastschnittverfahren). Ein Diamantmesstaster wird mit definierter Kraft über die Oberfläche geführt; die vertikalen Auslenkungen werden aufgezeichnet und rechnerisch zu Ra, Rz und weiteren Kennwerten verdichtet. Standardmäßig wird eine Messstrecke (cut-off λc) von 0,8 mm oder 2,5 mm verwendet, je nach erwartetem Rauheitsniveau.
Für rohrartige Geometrien, schwer zugängliche Schweißnähte oder fertig montierte Behälter werden tragbare Handmessgeräte eingesetzt. Wichtig: Die Messung muss reproduzierbar sein — Auflagekraft, Messrichtung (längs oder quer zur Schliffrichtung), Filterparameter und Messstreckenlänge müssen in der Prüfvorschrift festgelegt und bei der Fertigungsabnahme dokumentiert werden. In einem Qualifizierungsdokument (DQ/IQ) gehört der Ra-Nachweis zum Pflichtinhalt.
Optische Messverfahren (konfokale Mikroskopie, Weißlichtinterferometrie) liefern höhere Ortsauflösung und sind zerstörungsfrei — sie kommen vor allem in der Entwicklung und bei Audit-Nachweisen zum Einsatz, sind aber in der laufenden Fertigungskontrolle weniger verbreitet.
Zur Reinigungsvalidierung und deren Zusammenhang mit Oberflächenrauheit empfehlen wir unseren Artikel CIP- und SIP-optimierte Edelstahlbehälter: Reinigungsvalidierung in der Pharmabranche.
Verfahren zur Oberflächenverbesserung: Schliff, OGF® und Elektropolieren
Drei Verfahren dominieren die Oberflächen-Nachbehandlung von Edelstahlbehältern für regulierte Branchen. Sie unterscheiden sich grundlegend in Wirkprinzip, erreichbarem Ra-Niveau, Reproduzierbarkeit und eignen sich für unterschiedliche Anforderungsprofile.
Mechanischer Schliff
Schleifen mit Schleifbändern oder -scheiben verschiedener Körnung (z. B. K180, K240, K320) ist das klassische Verfahren zur Oberflächenpräparation. Es glättet grobe Walz- und Fertigungsspuren. Typisch erreichbare Ra-Werte liegen je nach Körnung zwischen 0,4 und 1,6 µm. Der Schliff erzeugt jedoch eine direktionale Rauheit mit ausgeprägten Schleifspuren — schmale Täler, die mikrobiologisch und reinigungstechnisch problematisch sind. Schliff allein reicht für Ra ≤ 0,4 µm selten aus und hinterlässt eine plastisch verformte Randzone, die die Passivschichtqualität beeinträchtigen kann.
OGF® — Optimized Grind Finishing
Das Optimized Grind Finishing (OGF®) ist ein von BOLZ INTEC patentiertes mechanisches Oberflächenfinish-Verfahren. OGF® kombiniert einen präzise gesteuerten Schleifprozess mit einer chemischen Nachbehandlung und erzielt dabei eine weitgehend isotrop strukturierte Oberfläche ohne ausgeprägte Schleifspuren. Das Ergebnis: Ra-Werte reproduzierbar unter 0,4 µm, eine homogene Passivschicht und eine signifikant verbesserte Reinigbarkeit gegenüber konventionellem Schliff.
Der entscheidende Unterschied zu einfachem Schliff liegt in der Reproduzierbarkeit und der Oberflächenmorphologie: OGF® erzeugt keine tiefen Schleifkerben, sondern eine mikroskopisch gleichmäßige Oberfläche, die unter Rasterelektronenmikroskop (REM) und Rauheitsmessgerät belegt werden kann. Für Kunden bedeutet das: dokumentierbare, validierungstaugliche Oberflächen ab Fertigung — ohne aufwändige Nacharbeit beim Aufstellen.
Electropolishing
Beim Elektropolieren wird die Edelstahloberfläche in einem elektrochemischen Bad (meist Phosphorsäure-Schwefelsäure-Gemisch) durch gezielten anodischen Materialabtrag geglättet. Spitzen werden bevorzugt abgetragen, Täler bleiben länger bestehen — das Ergebnis ist eine topografisch gleichmäßige Oberfläche mit Ra-Werten typisch zwischen 0,1 und 0,25 µm. Elektropolieren verbessert zudem die Passivschichtqualität: Das Chrom zu Eisen-Verhältnis an der Oberfläche steigt, die Korrosionsbeständigkeit nimmt zu, Rouging-Neigung sinkt.
Elektropolieren ist das Verfahren der Wahl für höchste Reinheitsanforderungen, insbesondere in WFI-Systemen, aseptischen Abfüllanlagen und Bioreaktoren. Es setzt jedoch eine saubere Ausgangsgeometrie voraus: Tiefe Schleifkerben oder Schweißnahtfehler lassen sich durch Elektropolieren nicht vollständig kompensieren — deshalb wird es sinnvollerweise als abschließender Schritt nach OGF® oder feinem Schliff eingesetzt.
Verfahrensvergleich auf einen Blick
| Verfahren | Typischer Ra-Bereich | Oberflächenmorphologie | Passivschichtqualität | Geeignet für |
|---|---|---|---|---|
| Mechanischer Schliff (K240–K320) | 0,4–1,0 µm | Direktional, Schleifspuren | Mäßig (plastisch verformte Zone) | Standardanforderungen, Vorbehandlung |
| OGF® (BOLZ INTEC Patent) | < 0,4 µm | Isotrop, gleichmäßig | Gut (homogene Passivschicht) | GMP-Pharma, Kosmetik, Biotech, EHEDG |
| Electropolishing | 0,1–0,25 µm | Isotrop, sehr fein | Sehr gut (erhöhtes Cr:Fe-Verhältnis) | WFI, Aseptik, höchste Anforderungen |
| OGF® + Elektropolieren (kombiniert) | < 0,2 µm | Isotrop, optimiert | Exzellent | ASME BPE SF6, Top-Pharma-Anforderungen |
Für die Mehrzahl der pharmazeutischen und kosmetischen Produktionsbehälter ist OGF® die wirtschaftlich sinnvollste Lösung: Elektropolieren ist aufwändiger, teurer und bei gut ausgeführtem OGF®-Finish in vielen Anwendungen nicht zwingend notwendig. Die Entscheidung sollte risikobasiert erfolgen — auf Basis des Mediums, der Reinigungsvalidierungsanforderungen und der internen Qualifizierungsdokumentation.
Für Ihren nächsten Behälter: Jetzt im Produktkonfigurator konfigurieren — Werkstoff, Volumen, Oberflächenausführung und GMP-Anforderungen direkt angeben, Anfrage in Minuten.
Zusammenhang zwischen Oberflächenrauheit, Reinigbarkeit und Rouging
Die physikalische Grundlage ist einfach: Eine rauere Oberfläche hat eine größere effektive Kontaktfläche. Das bedeutet mehr potenzielle Haftungspunkte für Mikroorganismen, mehr Kapillarkräfte für Produktreste und eine schwierigere hydrodynamische Zugänglichkeit für Reinigungsmedien in CIP-Prozessen. Bei Ra ≤ 0,8 µm gelten mechanisch gereinigte Oberflächen nach EHEDG als “reinigbar”, bei Ra ≤ 0,4 µm steigt die Sicherheitsmarge erheblich.
Rouging entsteht vorzugsweise dort, wo die Passivschicht ungleichmäßig ist oder mechanischer Stress (Schleifspuren, Schweißwärmeeintrag) die Chromoxidschicht lokal geschwächt hat. Tiefe Schleifkerben sind bevorzugte Nukleationspunkte für Eisenoxidablagerungen. OGF®-behandelte oder elektropolierte Flächen mit homogener, dichter Passivschicht zeigen in der Praxis signifikant geringere Rouging-Neigung — was Repassivierungskosten und ungeplante Stillstandszeiten reduziert.
Die Pharma-Behälterlösungen von BOLZ INTEC sind werksseitig mit definierten Ra-Werten dokumentiert und werden auf Wunsch mit Rauheitsprotokoll (Messprotokoll inkl. Messstelle, Messgerät, Messparameter) geliefert — eine direkte Grundlage für Ihre DQ/IQ-Dokumentation.
Hygienic Design und Ra-Wert: Was EHEDG fordert
Die EHEDG (European Hygienic Engineering & Design Group) klassifiziert Ausrüstungen nach Reinigbarkeit. Für flüssigkeitsbenetzte Flächen in offenen Systemen empfiehlt EHEDG Typ EL eine Ra-Wert von ≤ 0,8 µm. Für Typ CL (geschlossene Systeme, CIP-fähig) gilt ebenfalls Ra ≤ 0,8 µm als Mindestziel, mit 0,4 µm als Empfehlung für hygienisch kritische Bereiche.
Entscheidend ist aber nicht nur der Ra-Wert allein: EHEDG bewertet Oberflächen ganzheitlich — keine scharfen Kanten, keine Spalten, totraumfreie Konstruktion, mindestens DN50 bei ablaufenden Rohren. Ein perfekt polierter Behälter mit konstruktivem Totraum an der Entleerstufe ist dennoch nicht EHEDG-konform. Den Zusammenhang zwischen Ra-Wert und EHEDG-konformem Gesamtdesign erläutert unser Artikel EHEDG Hygienic Design für Edelstahlbehälter.
Für eine vollständige Übersicht aller verfügbaren Edelstahlbehälter und deren Oberflächenoptionen empfehlen wir unsere Produktübersicht.
Häufige Fragen zum Ra-Wert bei Pharma-Behältern
Was ist der Unterschied zwischen Ra-Wert und Rz-Wert bei Edelstahloberflächen?
Der Ra-Wert (arithmetischer Mittenrauwert) beschreibt die mittlere Abweichung der Oberflächenpunkte von einer Referenzlinie — er ist ein Durchschnittswert. Der Rz-Wert (gemittelte Rautiefe) hingegen erfasst die mittleren Abstände zwischen den höchsten Spitzen und tiefsten Tälern einer Oberfläche und reagiert sensibler auf einzelne Extremstellen. In der pharmazeutischen Praxis wird vorwiegend Ra angegeben, da er normiert, weit verbreitet und gut reproduzierbar ist. Für kritische Anwendungen empfiehlt sich die gemeinsame Angabe beider Werte, um ein vollständiges Bild der Oberflächentopografie zu erhalten.
Welcher Ra-Wert ist für einen GMP-konformen Pharma-Behälter vorgeschrieben?
Es gibt keinen einheitlich gesetzlich vorgeschriebenen Ra-Grenzwert. In der Praxis hat sich Ra ≤ 0,8 µm als Mindestwert für produktberührende Flächen in der Pharmaproduktion etabliert (ASME BPE, EHEDG). Für WFI-Systeme und aseptische Prozesse werden Ra ≤ 0,4 µm bis ≤ 0,25 µm gefordert. Der konkrete Grenzwert muss im Rahmen der Risikoanalyse (ICH Q9) und der Reinigungsvalidierung für die jeweilige Anwendung festgelegt und dokumentiert werden.
Kann Elektropolieren einen schlechten mechanischen Schliff ausgleichen?
Nur begrenzt. Elektropolieren trägt Material gleichmäßig und bevorzugt an Spitzen ab — tiefe Schleifkerben oder Schweißnahtfehler werden dadurch nicht vollständig beseitigt, sondern lediglich abgerundet. Ein unzureichender Schliff als Vorbehandlung führt nach dem Elektropolieren zu einem Ra-Wert, der zwar messtechnisch gut aussehen kann, aber eine Oberflächenstruktur mit verbliebenen Tälern hinterlässt. Deshalb ist eine saubere mechanische Vorbehandlung — idealerweise OGF® — Voraussetzung für ein optimales Elektropolierergebnis.
Wie wird der Ra-Wert bei Behältern dokumentiert und für die Qualifizierung verwendet?
Die Rauheitsmessung erfolgt nach DIN EN ISO 4287 mit kalibrierten Tastschnittgeräten an definierten Messstellen (z. B. Behältermantel, Schweißnahtbereich, Boden, Stutzenflansch). Das Messprotokoll enthält Messstelle, Messrichtung, Messgerät (Typ, Kalibrierzertifikat), Filterparameter und Messstrecke. Für die IQ-Dokumentation (Installation Qualification) eines Behälters ist das Ra-Protokoll ein Pflichtdokument — BOLZ INTEC liefert es als Teil der Qualifizierungsunterlagen.
Was kostet eine OGF®-Behandlung im Vergleich zum Elektropolieren?
Eine pauschale Kostenaussage ist nicht möglich, da der Aufwand von Behältergröße, Geometrie (Anzahl Stutzen, Schweißnähte), Ausgangsrauheit und geforderter Endspezifikation abhängt. Generell gilt: OGF® ist bei vergleichbarer Ra-Spezifikation wirtschaftlicher als Elektropolieren, da kein Chemikalienbad, keine Badpflege und keine aufwändige Abwasserentsorgung anfällt. Elektropolieren ist sinnvoll, wenn Ra ≤ 0,25 µm oder eine besonders hohe Passivschichtqualität gefordert ist. Für ein konkretes Angebot: Anfrage über das Kontaktformular.
Beeinflusst die Schweißnaht den Ra-Wert des fertigen Behälters?
Ja, erheblich. Schweißnähte hinterlassen Oxidanlauffarben, Schlackerückstände und eine Wärmeeinflusszone mit veränderter Mikrostruktur und höherer Rauheit. Unbehandelte Schweißnähte haben typisch Ra-Werte über 2 µm. Korrekt ausgeführte Nachbehandlung (Beizen, Schliff, OGF® oder Elektropolieren) muss Schweißnähte einschließen. Bei BOLZ INTEC werden Schweißnähte standardmäßig in die Oberflächenbehandlung einbezogen und separat vermessen.
